Fuentes de poder

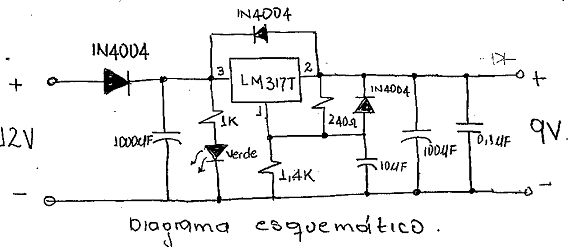

Con el siguiente circuito se puede tener una tensión fija y regulada a la salida, independiente de las variaciones de la tensión de entrada (mínimo la tensión de salida y máximo 40 Vdc).

Esta fuente es ideal para alimentar radios, walkman, reproductores de CD, reproductores mp3 y otros cuantos usos. Por ejemplo: es común que usted disponga de una batería o adaptador de 12V mientras su reproductor se puede alimentar con máximo con 3V. En este caso, la solución es convertir de 12V a 3V con una corriente máxima de 1.5A.

El circuito anterior se diseñó para una salida de 9V (la entrada debe ser mayor que la salida y no se debe exceder los 40V ya que se presentaría avería del regulador) sin embargo para cambiar el nivel de tensión de salida solo basta con cambiar la resistencia de 1.4K conectada al pin 1 (ADJ) del regulador.

Al cambiar la resistencia de 1.4K por	se obtiene una salida de
680Ω	5V
1,2 KΩ	8 V
1,5 KΩ	10 V
2 KΩ	12 V
2,4 KΩ	15 V
3 KΩ	18 V
3,9 KΩ	24 V

Ahora, si lo que usted desea es utilizar su fuente como una fuente variable, entonces cambie la resistencia de 1.4 K por un potenciómetro de 10 KΩ y podrá variar la salida desde un mínimo de 1.25 V hasta un máximo de 25 V.

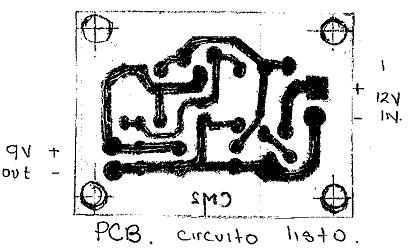

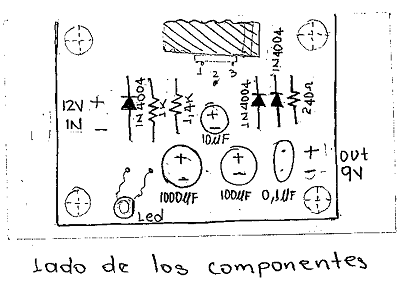

El diseño para el circuito impreso y el lado de componentes se encuentran a continuación:

Descargue todo el proyecto haciendo clic en el siguiente botón

Miller CM
